KH300AG小型彩色無紙記錄儀
KH300AG智能小型彩色無紙記錄儀（96×96mm最多6通道輸入）具有全隔離萬能輸入功能，集熱電偶信號、熱電阻信號、標準電壓、標準電流、脈沖信號于一體�？商峁┩ㄓ�、打印、報警、饋電等功能。儀表具有強大的顯示功能，高精度棒圖顯示、實時曲線顯示、歷史曲線追憶、中圓圖顯示、歷史圓圖追憶、報警狀態顯示，同時可直接查詢年、月、日、時、分、秒的數據，快捷方便，頁面刷新速度小于1秒。使用RS232/485通訊，標準MODBUS-RTU協議，可與組態王、MCGS等專業軟件進行組態。數據可直接通過任意U盤導出，U盤即插即讀，無需任何操作；分析軟件可導出EXCEL數據格式或曲線格式，直接打印即可，兩者同時使用或兩者選其一。

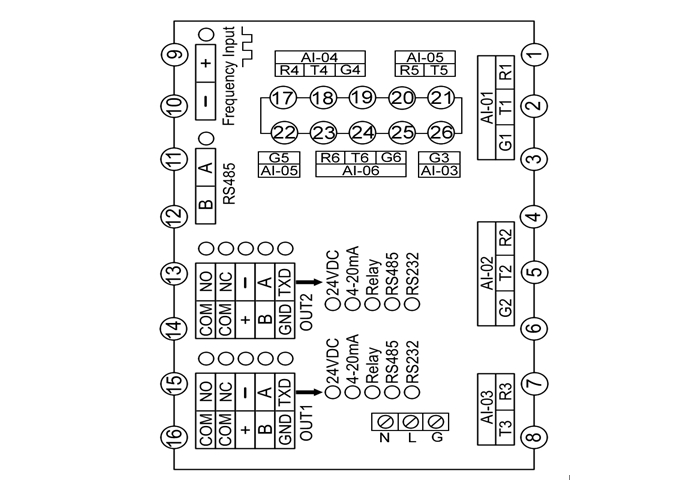

四、接線圖

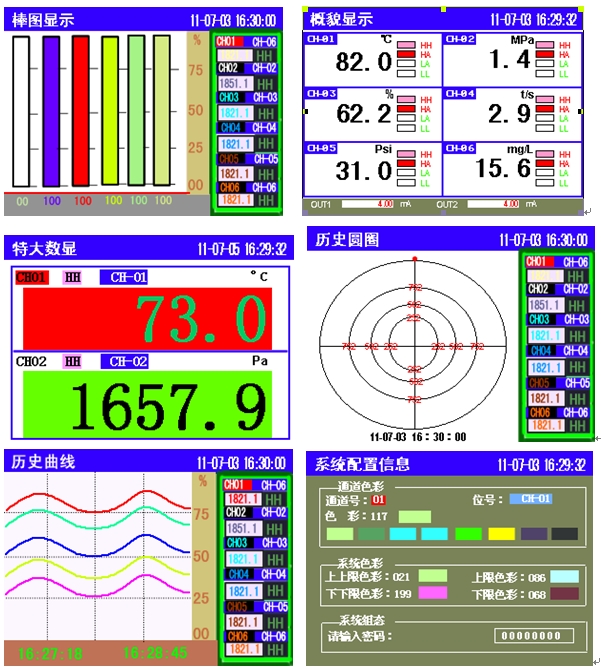

五、儀表畫面顯示

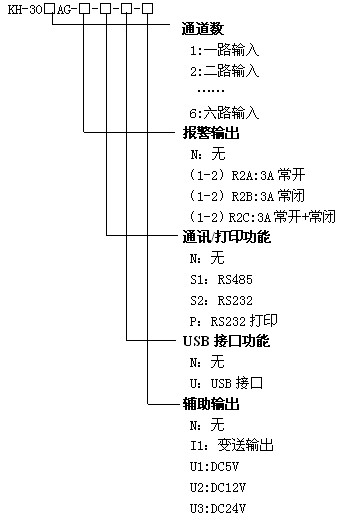

| 一、主要技術指標 | 二、型號說明 |
|
u 測量精度：±（0.2%FS+1）個字 u 電源電壓: AC85-240V、DC110V、DC24V u 顯 示：3.2寸TFT彩色320×240點陣 u 輸入規格： 熱電偶：K、S、N、E、J、T、 B、R、Wer526/523 熱電阻：PT100、CU50、CU100 線性電壓：0-5V、1-5V、0-10V、 0-20mV...... 線性電流：4-20mA、0-10mA...... 脈沖輸入：訂貨時須知脈沖大小 其它輸入：R、WRe526、mV、其它 ◆ 輸出規格： 變送輸出：4-20mA、0-10V...... （最多2路） 繼 電 器：R2A、R2B、R2C（最多2路） 饋 電：U1/U2/U3（最多2路） 打印/通訊接口：S1、S2、P USB接口：U u 記錄時間： 記錄間隔可任意設1、2、3、4、5、6、7、8……秒。 八筆記錄：360天 (記錄間隔1分鐘) u 斷電保護時間：用FLASH MEMORY保存設置參數和歷史數據，斷電后永久保存，采用硬件時鐘，掉電后也能準確運行。 u 環境溫度：-20-50℃ u 環境濕度：0-85%RH ◆ 外形尺寸：96×96×85mm u 安裝尺寸：92×92×75mm |
 如：有一臺表的型號是：KH306AG-2R2C-N-U-N；主機型號：KH306AG，外型尺寸：96×96mm，6通道小型彩色無紙記錄儀，萬能輸入，帶兩個繼電器報警輸出，帶USB接口功能，AC220V供電電源。 |
三、儀表接線圖

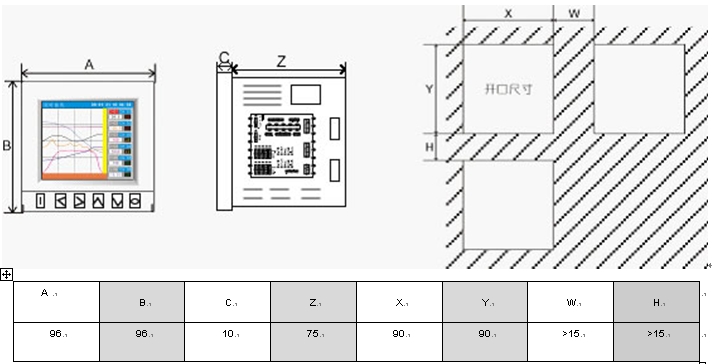

AG型外型尺寸（96×96×85mm） 安裝尺寸（92×92×75mm）
AG型外型尺寸（96×96×85mm） 安裝尺寸（92×92×75mm）
四、接線圖
五、儀表畫面顯示
